FFC柔性軟排線與fpc連接器如何匹配安裝?
- 作者: 阿勇
- 來源: 鑫美特FFC/FPC
- 日期 : 2022-07-29
一、FFC柔性軟排線與FPC連接器匹配安裝時注意事項如下:
(1)對于立貼連接器,插拔時,手指要捏住軟排線的補強板端,垂直插入。排線不允許前后左右傾斜,以免引起導通不良。

(2)對于臥貼連接器,插拔時,手指要捏住軟排線的補強板端,水平插入。不要捏住補強板與膠膜的臺階處,保持補強板水平插入,不要使補強板與絕緣膜裂開。

二、如果與FFC柔性軟排線匹配的是掀蓋式下接連接器,那么還有幾點需要強調

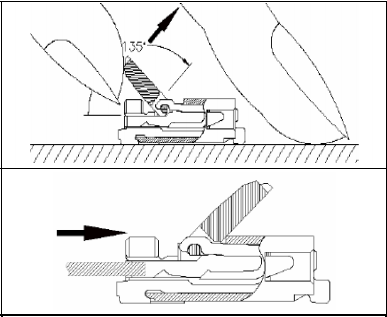

(1)使用食指與拇指將掀蓋打開,旋轉角度不能大于135°。

(2)使輕壓掀蓋中間往下旋轉至定位,直到ffc軟排線完全插入并且沒有移動。

(1)對于立貼連接器,插拔時,手指要捏住軟排線的補強板端,垂直插入。排線不允許前后左右傾斜,以免引起導通不良。

(2)對于臥貼連接器,插拔時,手指要捏住軟排線的補強板端,水平插入。不要捏住補強板與膠膜的臺階處,保持補強板水平插入,不要使補強板與絕緣膜裂開。

二、如果與FFC柔性軟排線匹配的是掀蓋式下接連接器,那么還有幾點需要強調
(1)使用食指與拇指將掀蓋打開,旋轉角度不能大于135°。

(2)使輕壓掀蓋中間往下旋轉至定位,直到ffc軟排線完全插入并且沒有移動。
